Průvodce výběrem oběhových čerpadel Wilo pro rodinné domy
Oběhová čerpadla jsou klíčovým prvkem topných a chladicích systémů v rodinných domech, která efektivně rozvádějí teplou nebo studenou vodu po celém objektu prostřednictvím podlahového topení nebo radiátorů. Tento průvodce vám pomůže vybrat správné oběhové čerpadlo, zejména pokud se s touto problematikou setkáváte poprvé.
1. Co je oběhové čerpadlo a jak funguje?
Oběhové čerpadlo je zařízení, které umožňuje cirkulaci topného nebo chladicího média v uzavřeném systému. Jelikož se jedná o uzavřený systém, čerpadlo se zaměřuje na překonávání tlakových ztrát, přičemž výška budovy neovlivňuje výběr čerpadla. Správný model lze jednoduše zvolit podle vytápěné plochy nebo počtu radiátorů pomocí níže uvedené tabulky.
2. Proč je důležitá správná volba čerpadla?
Správně navržené čerpadlo zaručuje:
- Efektivní fungování systému a rovnoměrné rozložení tepla či chladu.

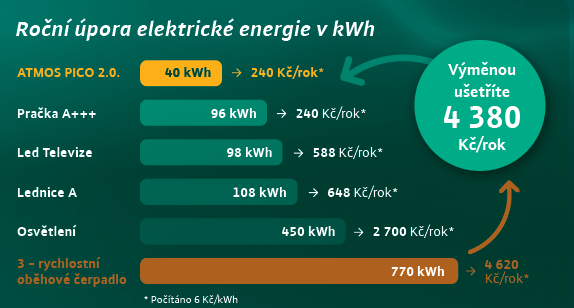

- Energetickou úsporu: Správně navržené čerpadlo může snížit spotřebu energie až o 80 % ve srovnání se starými tří otáčkovými modely.
- Dlouhou životnost systému: Správný výběr a údržba čerpadla i celého systému prodlužují jeho životnost.
3. Jak vybrat správné čerpadlo

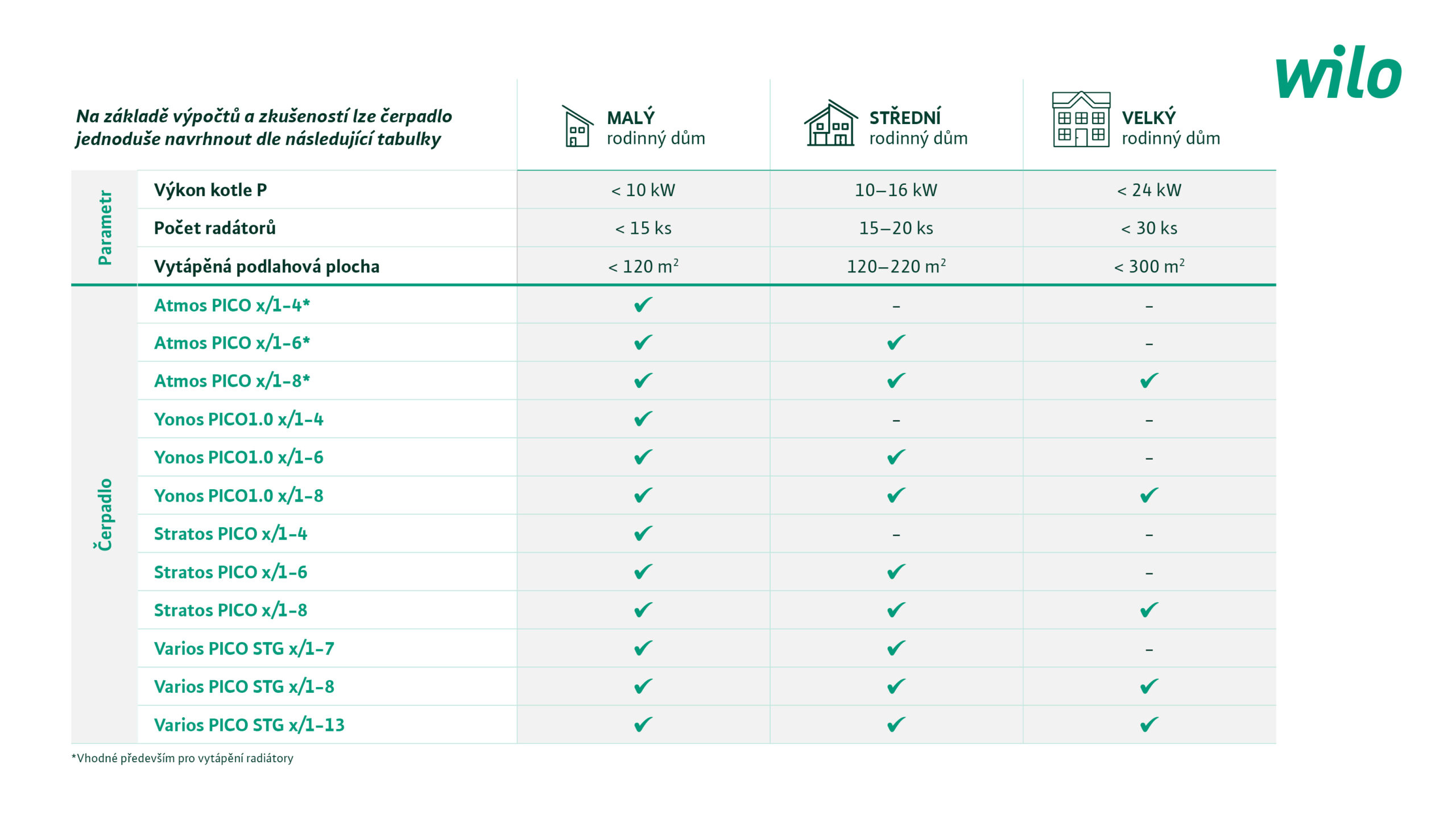

Na základě přiložené tabulky můžete zvolit vhodný typ čerpadla. WILO nabízí čtyři řady čerpadel, které se liší funkcemi, dimenzí připojení a výtlačnou výškou.
Yonos PICO 1.0 25/1-4-130
- Yonos: Standardní elektronicky řízené čerpadlo s vysokou účinností.
- PICO: Velikost čerpadla vhodná pro rodinné domy.
- 0: Generace čerpadla.
- 25/: Jmenovitá světlost připojení.
- 1-4: Rozsah výtlačné výšky čerpadla [m].
- 130: Délka konstrukce čerpadla [mm].
Výkon čerpadla:
- Vyberte model s dostatečným výkonem pro váš dům. Typ čerpadla závisí na velikosti domu a počtu radiátorů nebo vytápěné plochy.
Velikost čerpadla:
- Ujistěte se, že čerpadlo fyzicky zapadá do vašeho systému. Dbejte na rozměry a připojení čerpadla. Řady PICO mají dimenze DN15, 20 nebo 30 a dále délku spirální skříně čerpadla 130 nebo 180 mm.
Energetická účinnost:
- Všechny modely PICO se vyznačují vysokou energetickou účinností díky elektronicky komutovaným motorům s integrovaným frekvenčním měničem. Úspora energie ve srovnání s tradičními tří rychlostními čerpadly dosahuje až 80 %.

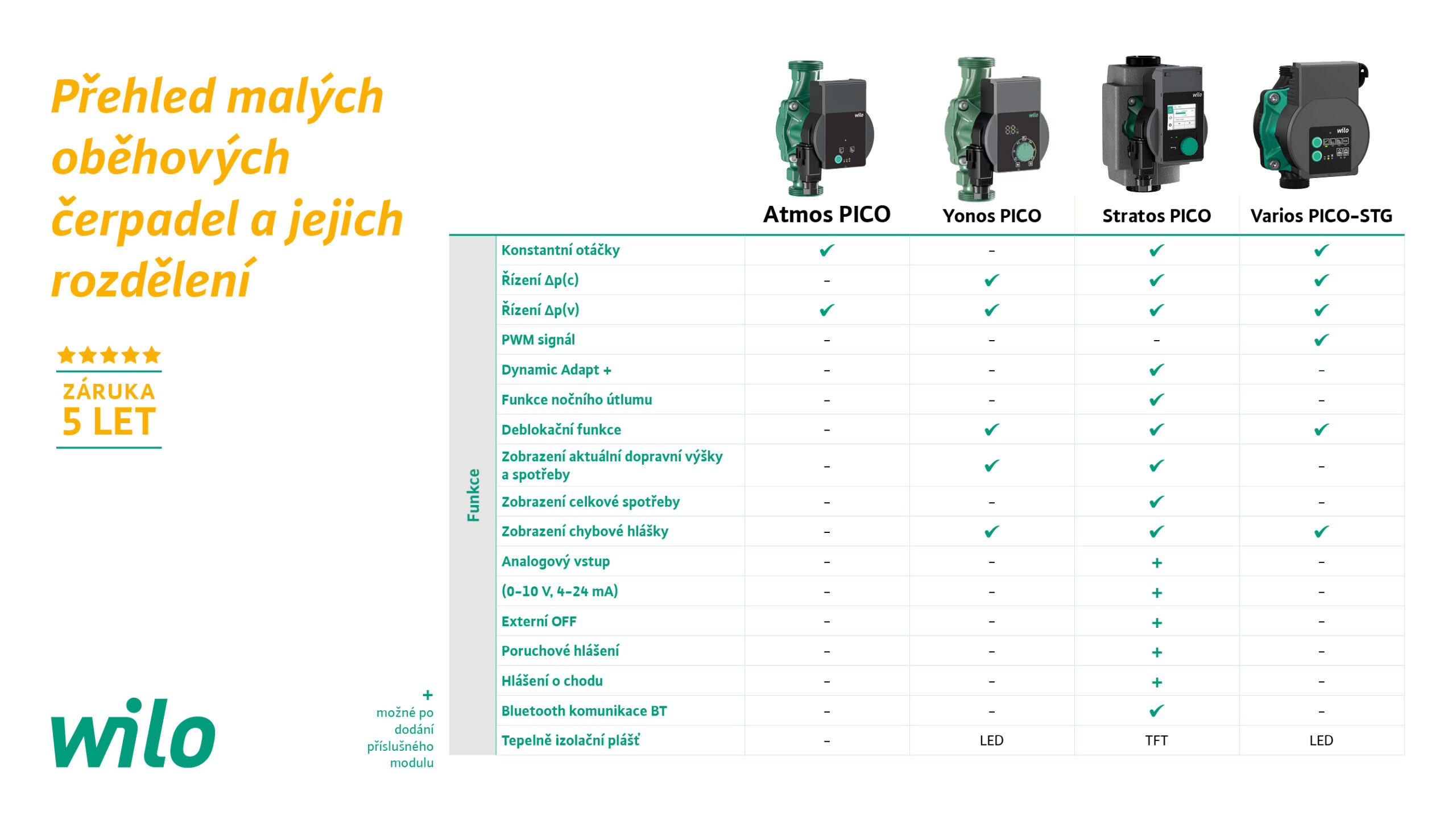

4. Doporučené modely značky Wilo pro rodinné domy
- Atmos PICO – základní varianta oběhového čerpadla, které obsahuje šroubové spojení, EC úsporný motor a integrovaný frekvenční měnič. Je ideální jako náhrada za staré tříotáčkové čerpadlo, zejména v radiátorových systémech.
- Yonos PICO – střední varianta oběhového čerpadla, rovněž s šroubovým spojení, EC úsporným motorem a integrovaným frekvenčním měničem. Může nahradit staré tříotáčkové čerpadlo v radiátorových a podlahových topeních.
- Stratos PICO – nejvyšší varianta oběhového čerpadla, která obsahuje šroubové spojení, EC úsporný motor a integrovaný frekvenční měnič. Je určena pro nejnáročnější aplikace, kde je důležitá rozmanitost komunikačních a řídících funkcí.
- Varios PICO – variabilní varianta oběhového čerpadla s šroubovým spojení, EC úsporným motorem a integrovaným frekvenčním měničem, ideální pro geotermální a solární aplikace.
Na všech výše uvedených čerpadlech je poskytována záruka 5 let.
5. Instalace a údržba oběhového čerpadla
Instalace:
- Instalaci by měl provádět kvalifikovaný odborník. Správná instalace je zásadní pro efektivní a bezpečný chod čerpadla.
- Nastavte čerpadlo podle požadavků systému a velikosti domu.
Údržba:
- Pravidelně (2x ročně) kontrolujte čerpadlo na možné netěsnosti a nadměrný hluk.
- Udržujte čerpadlo čisté a bez prachu.
6. Řešení běžných problémů
Hluk nebo vibrace:
- Zkontrolujte správnost umístění čerpadla. Nesmí být nainstalováno v obrácené poloze.
- Odvzdušněte systém.
- Nastavte čerpadlo na řízení konstantního tlaku (pro podlahové topení) nebo variabilního tlaku (radiátorové systémy). Není doporučeno nastavit čerpadlo na konstantní otáčky, protože to může zvyšovat hluk a způsobovat vibrace.
K identifikaci chyby prosím použijte asistenta pro hlášení poruch:
